Le chauffe-eau Sunberry (prototype en cours de test)

27/02/18 - Seb

Un froid glacial !!! -4°C aujourd'hui, mais on a quand même bossé sur notre prototype de cumulus solaire pour la production d'eau chaude solaire. Voilà pourquoi les actus se faisaient rares ;) un boulot énorme qui nous a pris des centaines d'heures.

On vous a fait une belle vidéo explicative sous le soleil (avec les pieds et les mains gelées...). Le temps de monter tout ça bien au chaud et vous en saurez plus sur ce prototype qui fonctionne à merveille 🛀

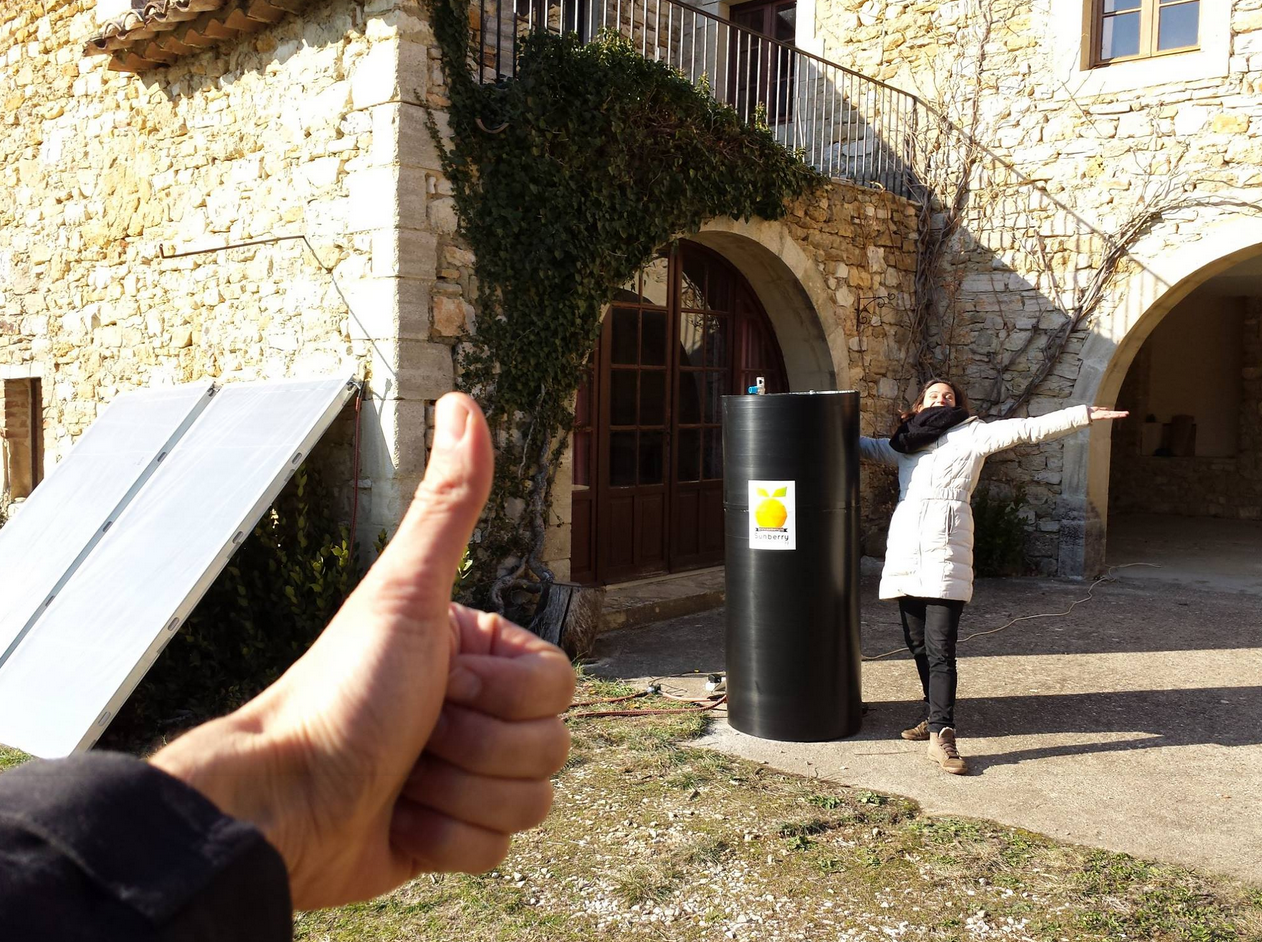

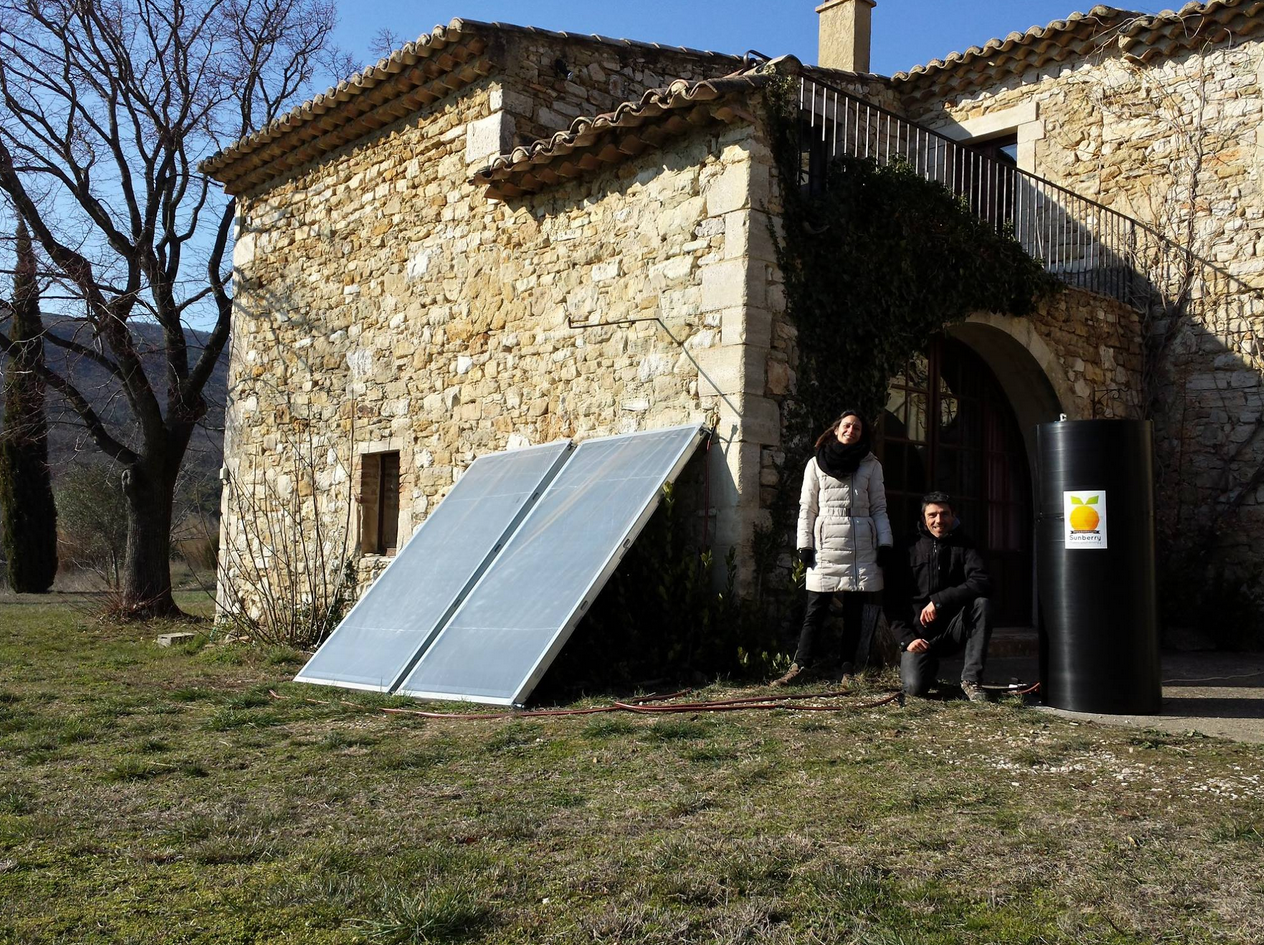

En bref, le ballon solaire Sunberry visible sur la photo contient 300l d'eau chaude à la fin de la journée. Il comprend tous les éléments nécessaires (pompe, échangeur, sondes) mais reste compact. Il s'agit ici du modèle 200 litres (200l d'eau chaude sanitaire qui ne rentre jamais en contact avec les 100l d'eau du circuit solaire). Et fidèles à nous-mêmes, nous l'avons voulu ultrasimple et à la portée de n'importe quel bricoleur du dimanche.

Son but, préchauffer au soleil l'eau destinée à être injectée dans votre cumulus électrique. Le cumulus électrique reçoit ainsi de l'eau chaude et vous faites des économies d'électricité en vous douchant au solaire. Par mauvais temps, votre cumulus électrique prend simplement le relai comme si de rien n'était, c'est transparent.

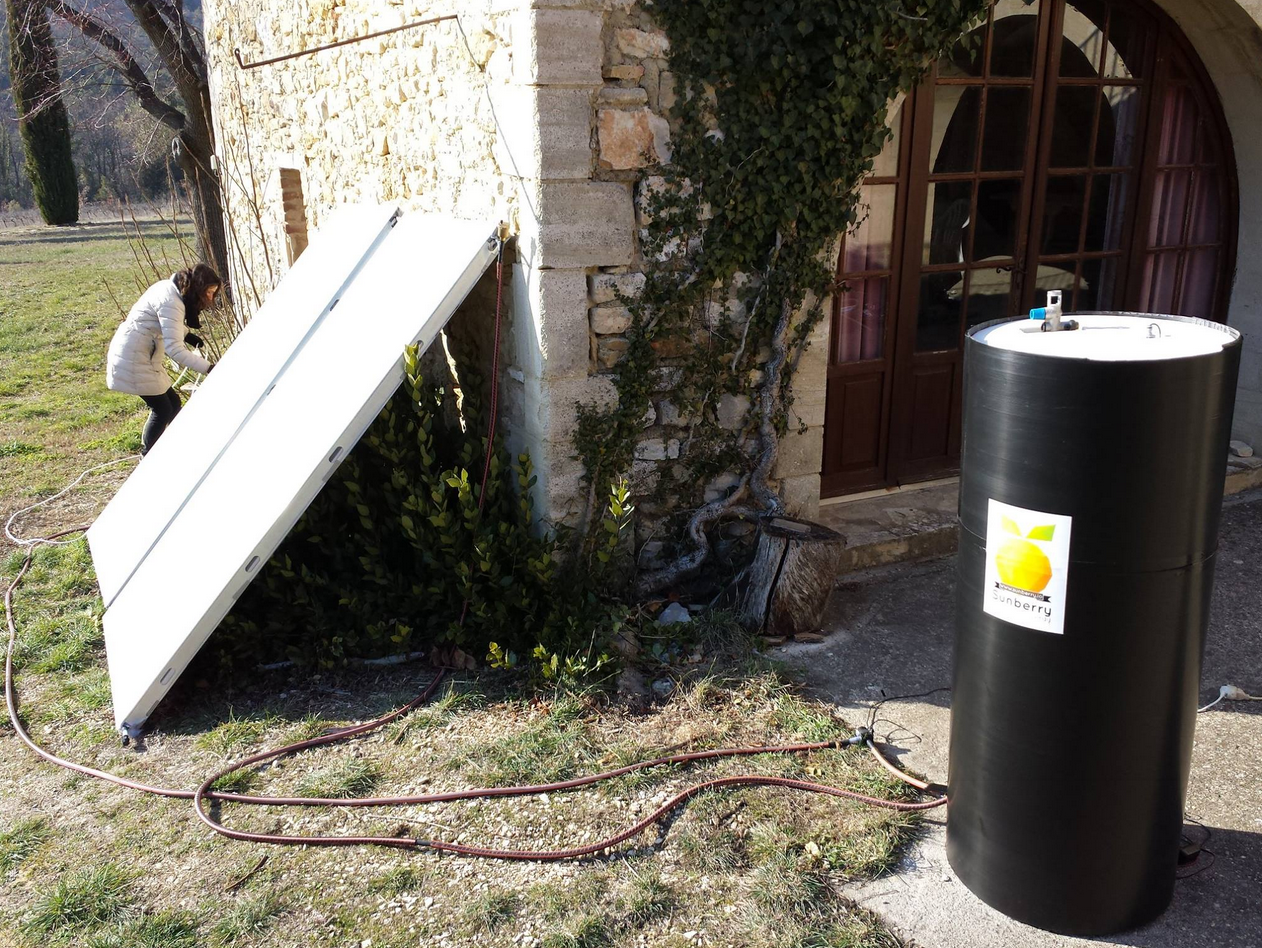

Pour l'installation, la simplicité toujours! Placer le cumulus Sunberry à proximité de votre cumulus électrique (ou au fioul ou gaz, peu importe). On branche l'eau du réseau (froide) sur l'entrée du cumulus Sunberry. On branche la sortie (chaude) sur l'entrée du cumulus électrique. C'est terminé! Quand vous prenez une douche, l'eau chaude du cumulus Sunberry rentre dans le cumulus électrique qui finira de la chauffer si nécessaire.

Concernant le coût: 250€ environ si on achète le matériel d'occasion ou pas loin de 90€ si on fait de la récup (cumulus avec résistance HS en décheterie). On est très loin des solutions du commerce, pour un retour sur investissement rapide.

Il nous reste encore pas mal de travail pour finaliser les tests, rédiger et faire les vidéos de la formation, installer des exemplaires de test et de démonstration, peaufiner la programmation de l'appli, pilotage automatique du cumulus électrique pour économiser encore plus, mais on est déjà très fiers du résultat, ça fonctionne parfaitement et c'est simple et peu cher. Publication des enregistrements dès qu'on pourra.

Veuillez noter que les photos présentent un prototype, le produit fini aura bien sûr une meilleure finition et s'intégrera parfaitement dans votre habitation.

Un énorme MERCI à tous ceux qui nous soutiennent et nous font confiance à travers leurs pré-commandes, qui nous servent à payer le matériel pour les prototypes! On avance et c'est grâce à vous!

Merci à toi aussi qui te reconnaitras et qui nous prête une partie de ta maison pour faire nos tests. Ton aide nous est indispensable.

Sunberry sur Korben.info

21/07/17 - Marc

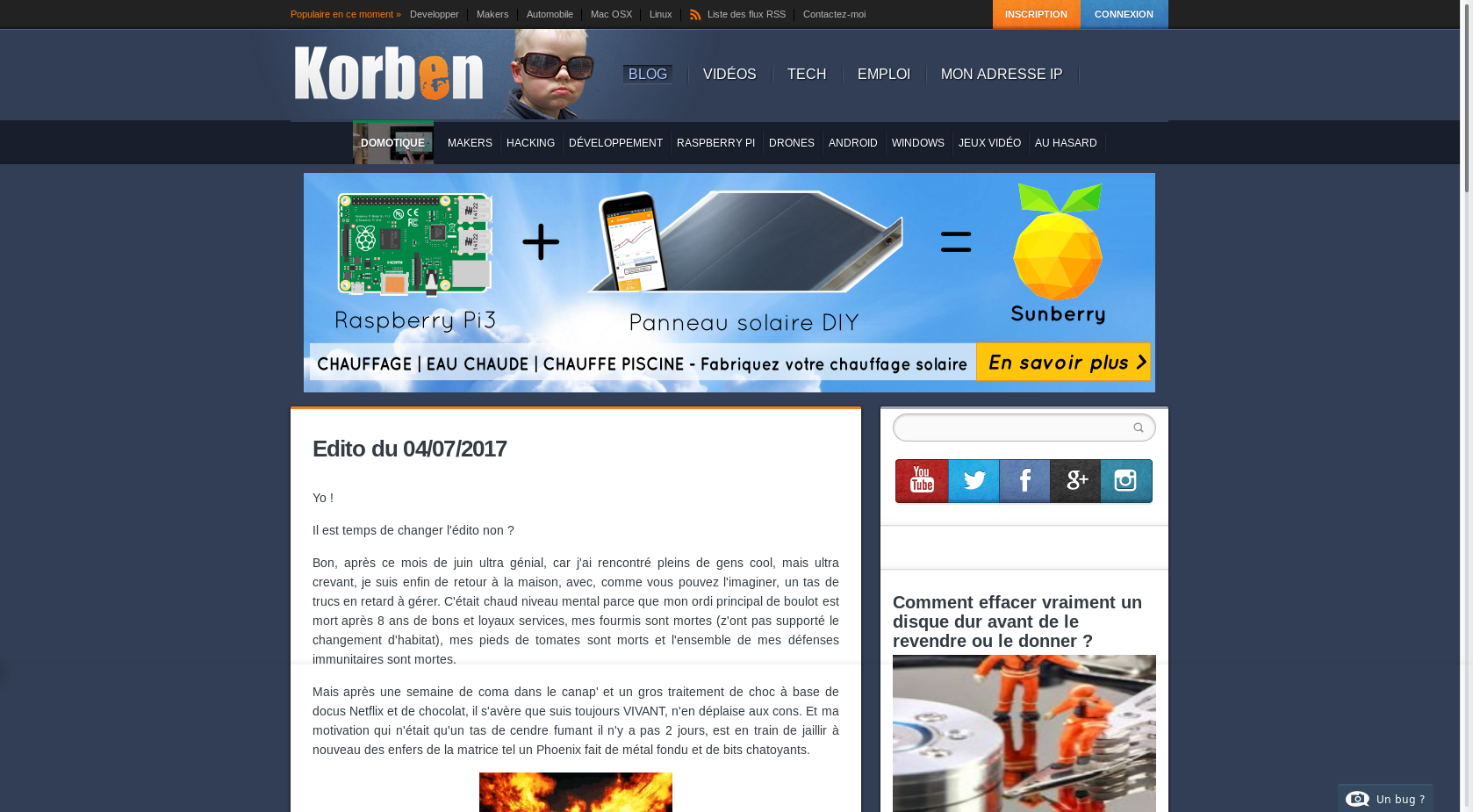

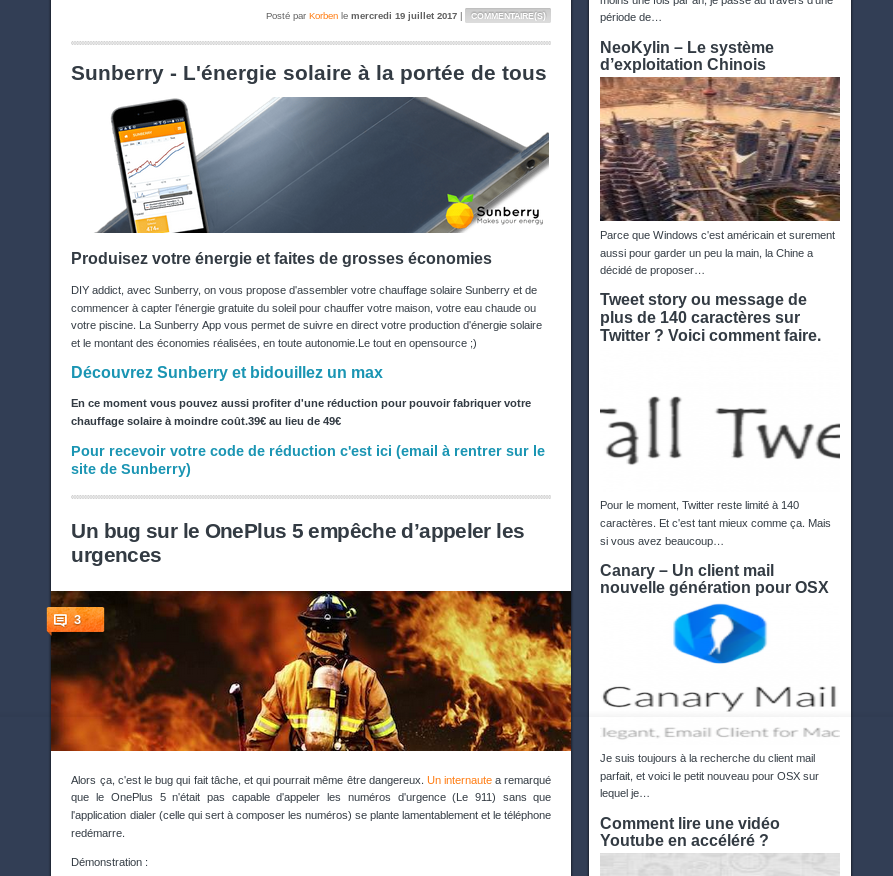

Un grand merci à Korben, 1er blog tech Français qu'on lit depuis qu'il existe, pour le coup de pouce!

C'est l'été, vous êtes sûrement à la plage ou à la montagne. De notre côté on a choisi de ne pas partir pour bosser à fond sur les nouveaux développements de Sunberry (améliorations panneaux, nouvelles fonctionnalités Sunberry App, Sunberry App spéciale chauffage piscine etc) afin que tout soit prêt pour cet automne et que ceux d'entre vous qui le souhaitent puissent se chauffer au solaire cet hiver. Bon ne vous inquiétez pas, comme on bosse parfois autour de la piscine, on en profite quand même pour prendre un peu de bon temps, d'autant plus que grâce à nos panneaux solaires, l'eau est 5°C plus chaude qu'elle devrait l'être normalement.

Merci à tous ceux qui nous soutiennent et pouce en l'air pour nos membres qui ont déjà réalisé leurs panneaux solaires:

Douche solaire à volonté

24/05/17 - Marc

(veuillez noter que nous sommes en conditions de tests, l'aspects général de l'installation sur les photos n'est pas celui d'une installation définitive proprement réalisée)

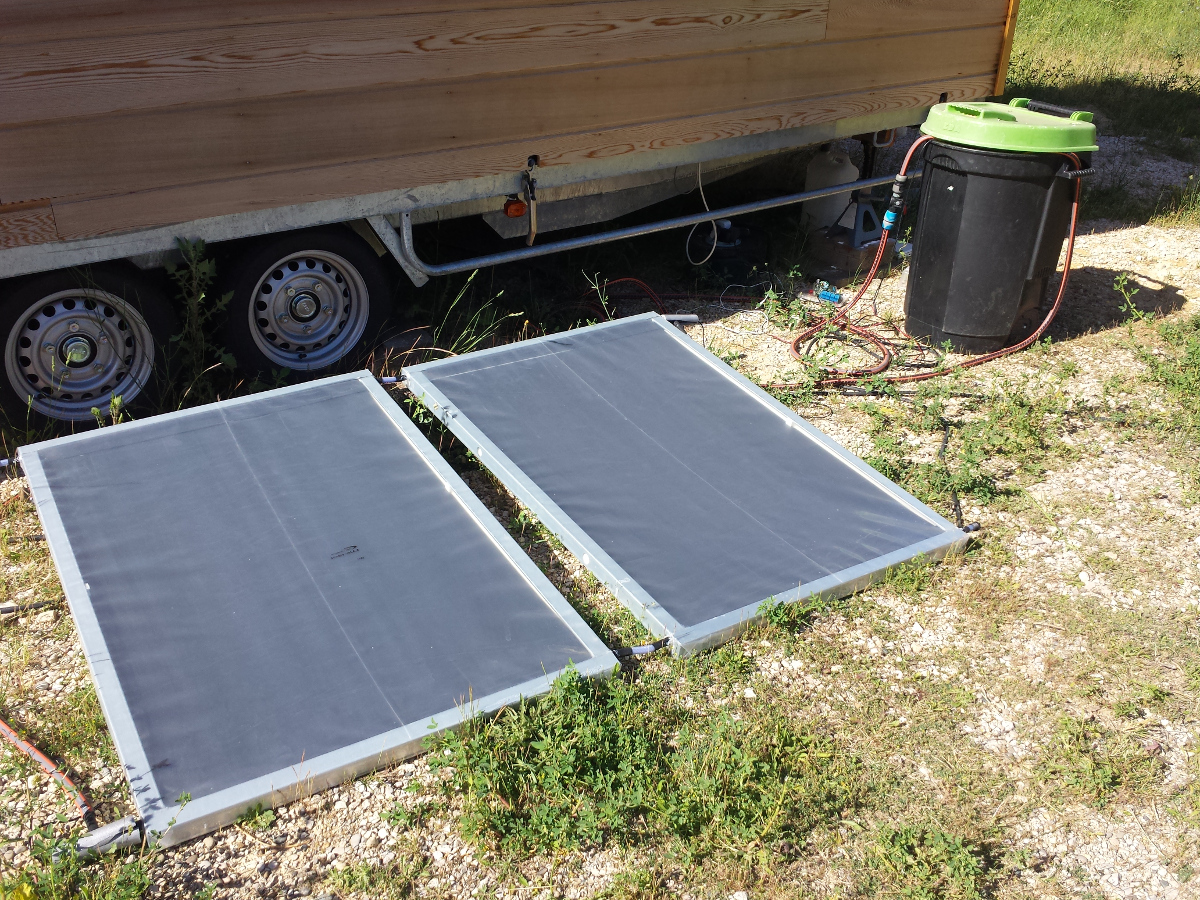

Le soleil est bien présent en ce moment et tape fort. Une bonne occasion de tester un nouvelle version de nos panneaux solaires autoconstruits. Il s'agit de la version mini des panneaux, construits sur la base de la moquette pour piscine. Ils sont très légers donc mobiles et parfaitement adaptés pour les usages mobiles comme la Tinyhouse, les camping-cars, les caravanes. Idéal pour avoir de l'eau chaude en vacance et en mobilité (on les range facilement lorsqu'on se déplace). Ils sont isolés et produisent donc de l'eau chaude même par temps froid en hiver. Leur fabrication revient à moins de 15€ par panneaux. Ils peuvent être utilisés pour le chauffage, mais ce qui nous intéresse aujourd'hui est la production d'eau chaude pour la douche. La pompe de circulation d'eau permet d'envoyer l'eau chaude dans la douche, où on pourra régler la température grâce à un simple mitigeur.

Nous avons donc choisi de réaliser un test consistant à chauffer 100 litres d'eau. On utilise pour cela un réservoir (ici une simple poubelle en plastique, on passera ensuite sur un reservoir métallique pour plus de sécurité).

Conditions du test

Surface de panneaux solaire: 2m² Température eau départ: 20°C Volume d'eau total: 100 litres Température ambiante: autour de 26°C Ciel: parfaitement dégagé, vent à environ 40km/h Orientation des panneaux solaires: Plein Sud Inclinaison des panneaux solaires: 5° Isolation des tuyaux: non Isolation du réservoir: non

Résultats du test

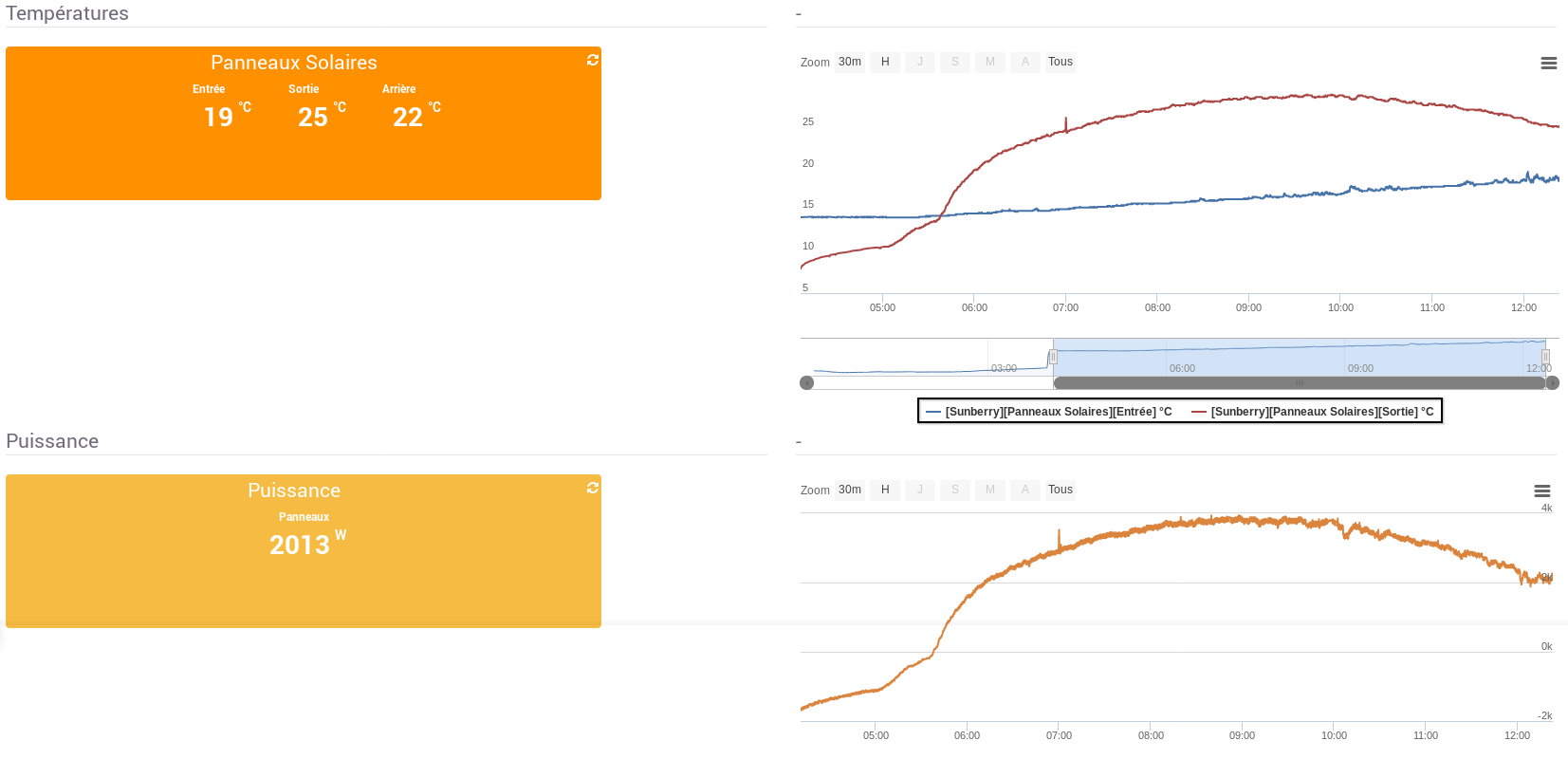

Les résultats sont très concluants. La production d'eau chaude commence dès le lever du soleil. Les graphes commencent aux alentours de 9h car on a mis en service le chauffage à ce moment là. On aurait pu gagner environ 1h et demi de soleil le matin si tout avait été prêts au lever du soleil. L'eau à 20°C commence à chauffer à mesure que la puissance augmente. A 12h (donc au bout de 3h seulement), les 100 litres d'eau sont déjà à 45°C. De quoi prendre une douche très très chaude. Ils atteignent leur maximum de 54°C vers 14h30 alors que la puissance solaire a déjà bien diminuée. Ensuite la pompe est arrétée car la puissance n'est plus suffisante pour chauffer l'eau et on commence alors à la refroidir. L'eau chaude est prête, on arrête donc la circulation.

On est donc passé de 20°C à 54°C. Pour 100 litres d'eau cela correspond à une énergie de 4kWh (3.95 exactement). Cela équivaut à un chauffe eau électrique de 1000W qui aurait fonctionné pendant 4h. C'est l'équivalent de l'énergie contenue dans 0.4 litre de fioul.

Conclusion

Test très concluant. On remarque que si on souhaite utiliser l'eau chaude pour la douche, une température de 42°C suffirait. On pourrait donc, plutôt que de surchauffer l'eau à 54°C pour rien, utiliser un réservoir plus grand (160 litres). 160 litres d'eau chaude, chaque journée ensoleillée même en hiver, avec seulement 2 petits panneaux à 15€, nous voilà satisfaits :)

Les panneaux solaires qui chauffent la maison, mais aussi la piscine

03/05/17

Tout d'abord, un grand merci à tous ceux qui nous ont rejoint et ont commencé à construire leur chauffage solaire, avec l'aide notre forum en plus des tutoriaux en ligne. Nous sommes maintenant plus de 280 ! ça fait vraiment plaisir après cette dernière année à mettre au point tout ça seul dans notre coin ;)

On va ajouter bientôt une nouvelle méthode d'assemblage par collage des panneaux solaires pour ceux qui n'ont pas le temps ou la dextérité pour le soudage au fer. Les panneaux sont en cours de test de résistance.

En tout cas le collage fonctionne très bien pour les panneaux solaire de piscine (eau froide et chlorée).

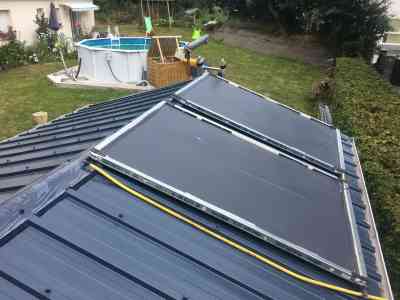

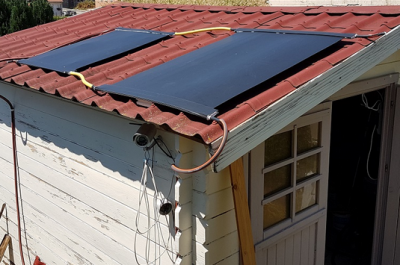

Panneaux solaires pour piscine

On propose 2 types de panneaux:

• de la moquette solaire à dérouler pour les climats chauds : très peu cher < 3€/m² et facile)
• de panneaux isolés pour les climats froids (les photos arrivent bientôt)

Vidéo de présentation (branchement en direct sur les buses de filtration). On vous a mis une musique de circonstance, sortez les cocktails ;)

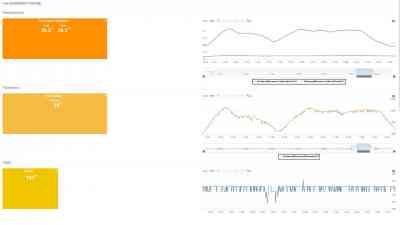

Résultats des tests de moquette solaire avec la Sunberry App une journée ensoleillée (pics à 4000W, sur une journée on produit autant d'énergie qu'en brulant 2.5 litres de fioul! avec un seul panneau de 9m²)

Application Raspberry pour les panneaux solaires de piscine

On travaille en parallèle sur une Sunberry App spécial piscine. Elle permettra de voir en direct la puissance produite, avec l'équivalent en fioul. Prochainement on ajoutera une option permettant de savoir combien de degrés on gagne chaque jour grâce aux panneaux solaires mais aussi la gestion automatique du chauffage, indépendant de la pompe de filtration, de qui chauffer même filtration à l'arrêt.

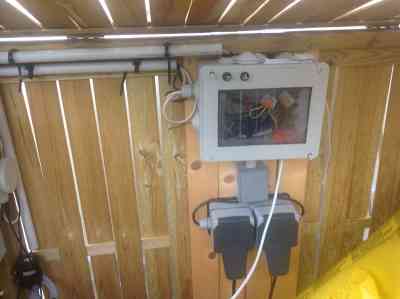

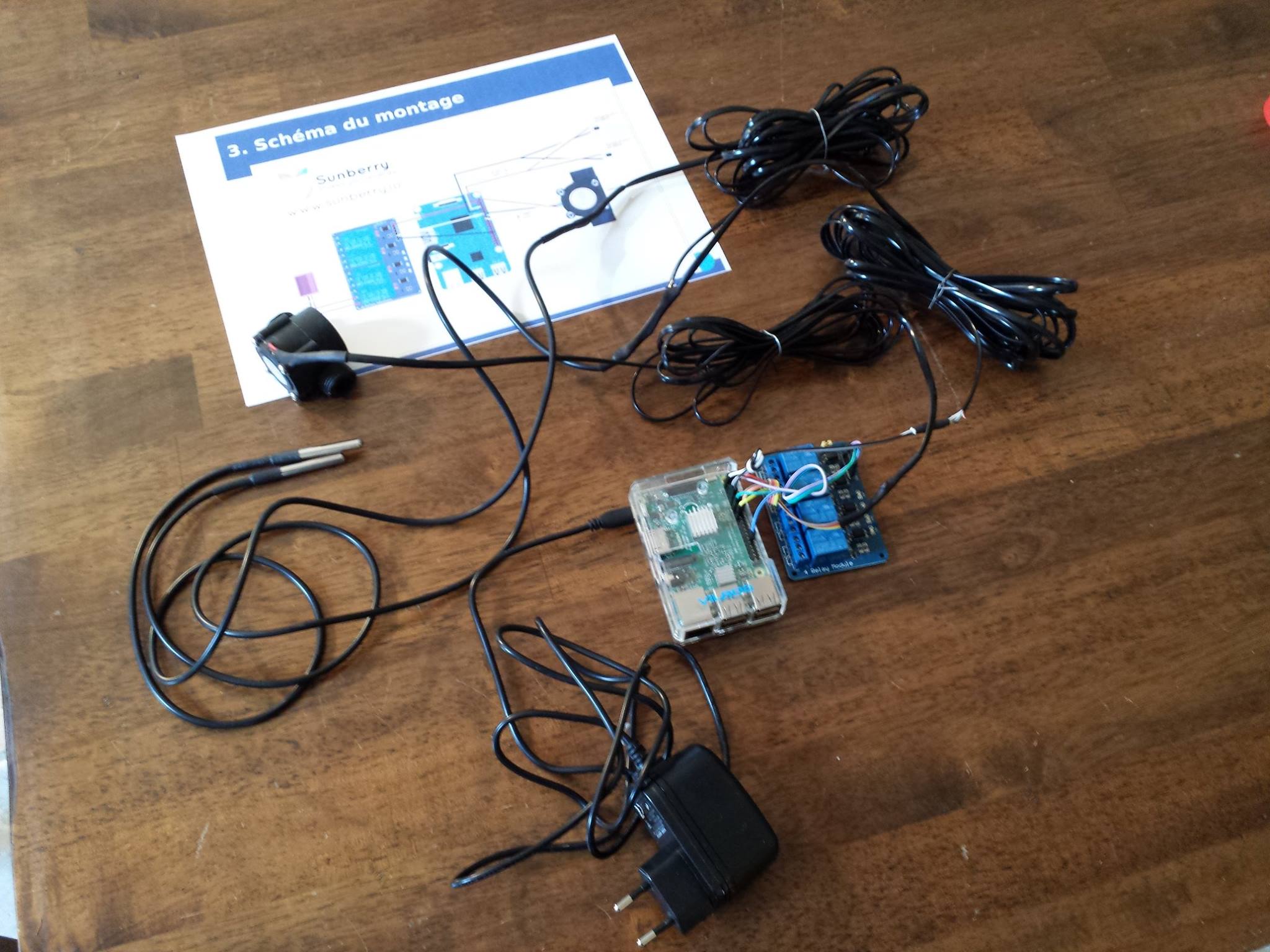

En attendant, voici à quoi ressemble notre Sunberry App, toute prête à être installée. Coût total environ 120€, vite rentabilisés par les économies d'énergie.

Bienvenue aux nouveaux

12/03/17 - Sébastien

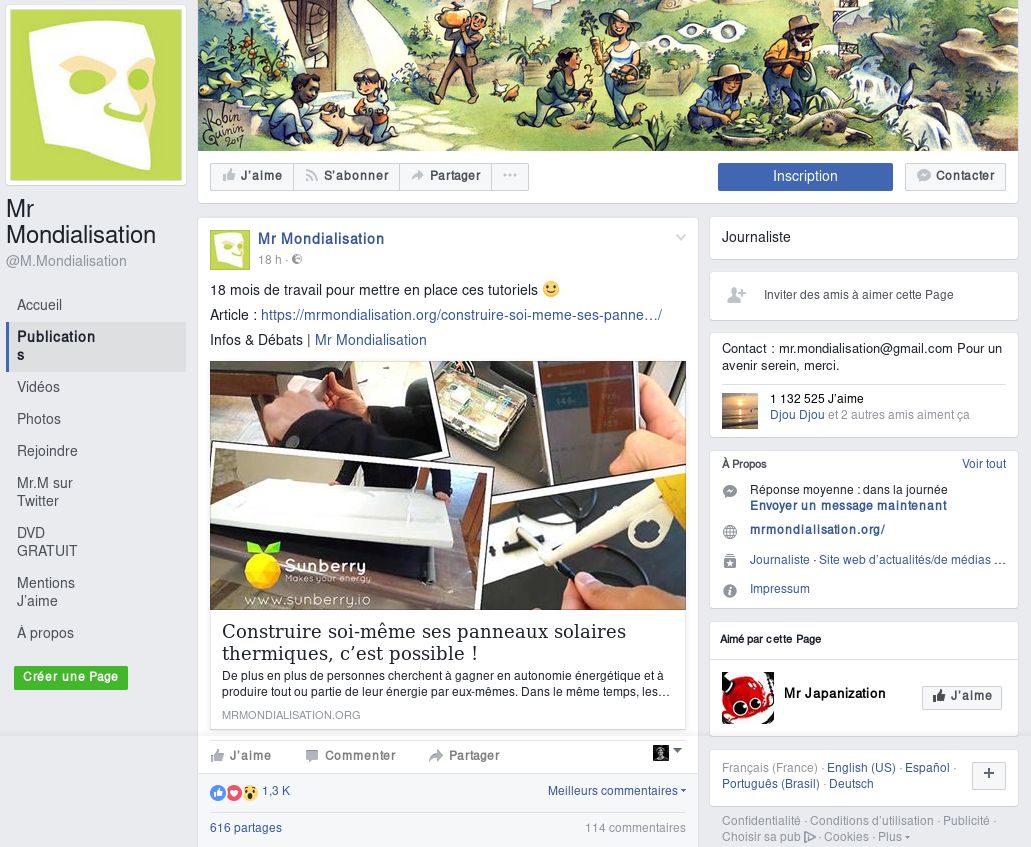

Suite à l'article de Mr Mondialisation à notre sujet, vous êtes très nombreux à nous avoir rejoint. C'est une grande satisfaction pour nous de voir tout ce monde intéréssé pour s'autonomiser grâce à l'énergie solaire. On vous dit un grand merci à tous de nous avoir rejoint et on vous donne rendez vous dans le forum ;)

Aujourd'hui le soleil est enfin de retour, on en profite pour faire quelques mesures.

16/02/17 - Sébastien

L'installation comporte nos 2 premiers panneaux de 2.6m², branchés directement sur un radiateur situé dans une pièce très froide sans aucune isolation avec des murs en pierre.

Mesure de la puissance:

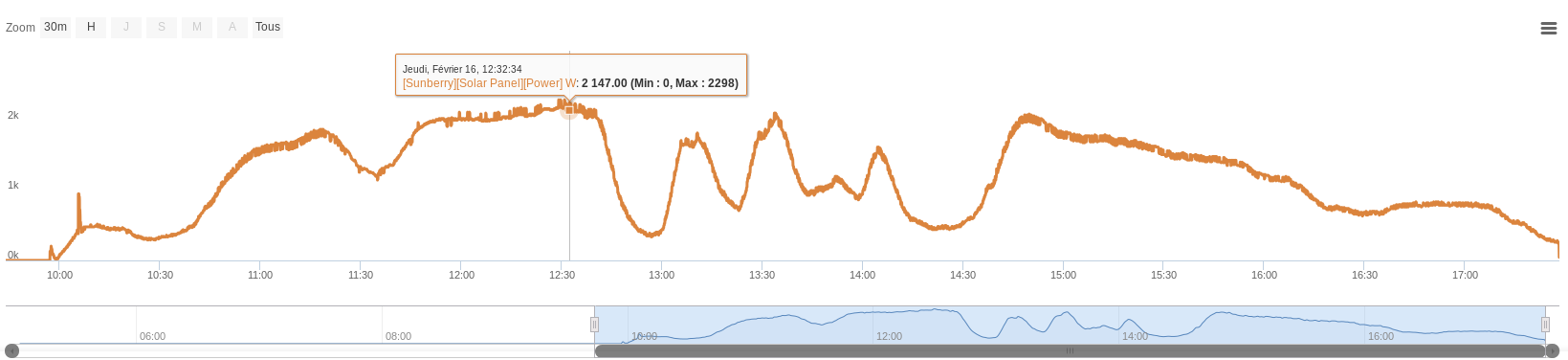

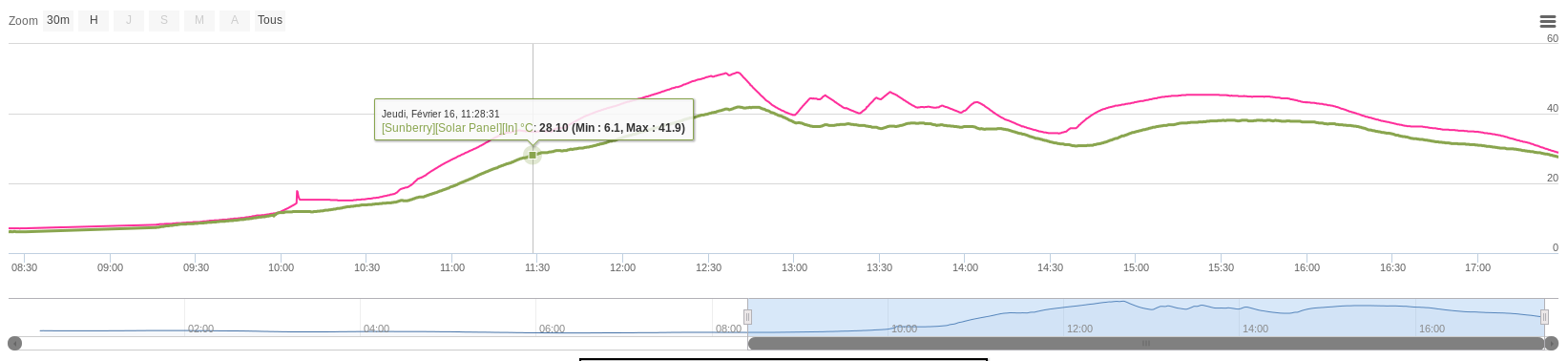

On voit clairement les passages nuageux à 11h30 et à partir de 12h30. La puissance est montée au maximum à 2200W (!!!). C'est beaucoup, mais sans les nuages on serait monté jusqu'à 2600W car nos panneaux on un rendement de plus de 50%. La Sunberry App était en mode automatique (arrêt automatique pour éviter de perdre de la puissance si perte de soleil), mais la puissance n'étant pas tombée à 0, la pompe de circulation ne s'est jamais arrêtée. On a donc collecté de l'énergie du matin au soir, malgré les nuages.

Températures:

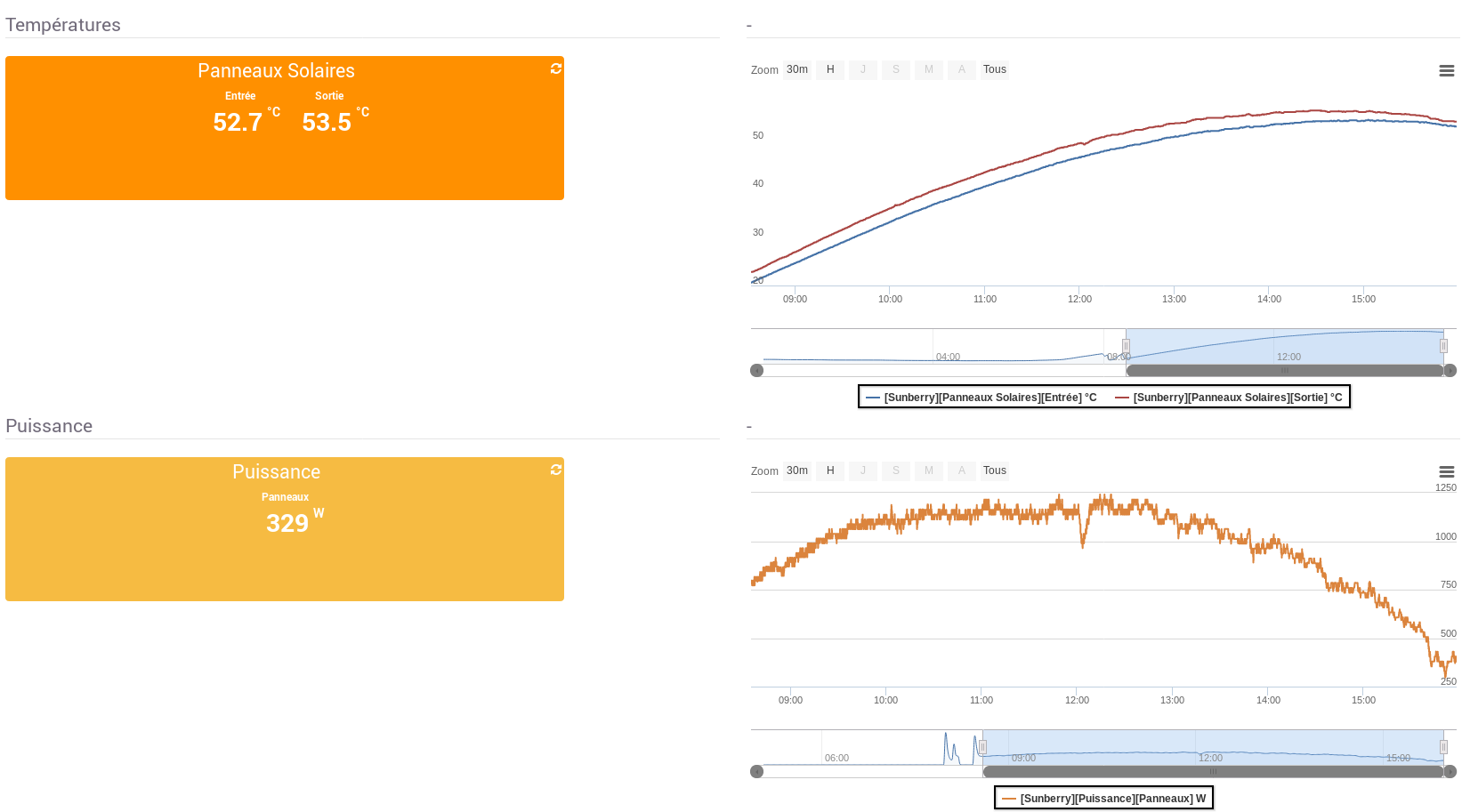

On voit bien les passages nuageux. Malgré le fait que l'eau chaude passe dans un radiateur et perde de la chaleur en chauffant la pièce, on est quand même monté à plus de 50°C en sortie du panneau. A ce moment là le radiateur libérait 1000W de puissance dans la pièce. Sans radiateur on serait monté bien plus haut en température. Je précise que la température ambiante à l'extérieur était de 14°C (on est pas encore en été...).

Bilan: Notre grande pièce très difficile à chauffer est passée de 11°C à 15°C en 3h (entre 10h et 13h), en utilisant un petit radiateur (un grand radiateur aurait donné de meilleurs résultats). Dans une pièce correctement isolée, on serait facilement monté à 20°C, avec seulement 2 panneaux solaire (5.2m²). On a stocké par mal d'eau chaude malgré ce qu'a libéré le radiateur. De quoi garder la pièce chaude plusieurs heures après le couché du soleil. On aurait aussi pu garder cette eau chaude pour la douche :) Le circuit d'eau n'est pas isolé, il y a donc eu des pertes dans les tuyaux situés à l'extérieur. On aurait encore pu améliorer le chauffage en isolant les tuyaux, mais les resultats sont déjà plus que concluants.

Avancement:

On est presque prêt pour rendre Sunberry public. On est sur les rotules car c'est un gros paquet de boulot! finir le site, tout vérifier, rédiger les tutos, finir les tuto vidéos. Il nous tarde de voir les premiers membres nous rejoindre et fabriquer leurs propres panneaux. Mais on a déjà la grande satisfaction d'être dévenus autonomes en chauffage.

•´¨`•.¸¸.•´¨`•.¸¸.•´¨`•.¸¸.•´¨`•.¸¸.••´¨`•.¸¸.•´¨`•.¸¸.•´¨`•.¸¸.•´¨`•.¸¸.••´¨`•.¸¸.•´¨`•.¸¸.•´¨`•.¸¸.•´¨`•.¸¸.•

C'est parti pour le chauffage solaire DIY le moins cher au monde

08/01/2017 - Marc

Après un an et demi de travail en petite équipe, nous avons enfin un prototype fonctionnel à présenter aux amis.

Le plus difficile aura été de faire en sorte que les panneaux solaires, le circuit et l'automatisme basé sur un Raspberry Pi soient les plus simples possibles à fabriquer soit même.

On est très satisfait du résultat car on arrive à un coût de fabrication de moins de 40€ pour un panneau de 2.6m² qui produit jusqu'à 1300W de chaleur solaire! de quoi chauffer de grosses quantité d'eau, hiver comme été.

Pour ce qui est de la fabrication et du montage, n'importe qui sachant utiliser un fer à repasser et un scie à métaux peu construire ses panneaux. Il faut environ 2h pour fabriquer un panneau prêt à fonctionner, la preuve qu'on a vraiment fait quelquechose de très simple. Mais surtout, nos panneaux sont très efficaces et vont pouvoir chauffer tout ce qui a besoin de l'être. De quoi passer la fin de cet hiver en parfaite autonomie de chauffage, et les hiver prochains. Le reste de l'année nos panneaux chaufferont notre piscine et nos douches.
